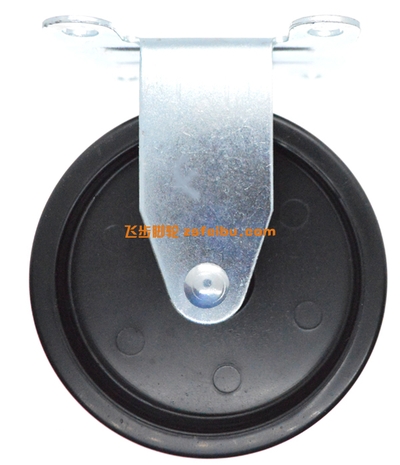

定制非标脚轮的安装适配方案：以“精准设计”打通兼容性的“最后一公里”
2026-02-07 12:27:43
在中山市飞步脚轮有限公司的定制服务档案中，记录着这样一个成功案例：某新能源电池PACK生产线，因设备底座为异形铝合金框架，传统标准脚轮无法安装，且需承受1.2吨静载+0.6吨动载，同时要求静音、防尘。通过一套“从需求到落地”的定制支架设计指南，我们为其开发的U型槽支架+加强筋结构脚轮，不仅完美适配了非标底座，更在投产后实现了“零异响、零脱落”的运行记录。
非标脚轮的核心价值，在于“量体裁衣”解决特殊场景的安装难题。而定制支架作为连接设备与脚轮的“桥梁”，其设计质量直接决定了安装的兼容性、稳定性与使用寿命。以下，我们将从需求分析、结构设计、材料选型、安装验证四大维度，提供一套可落地的定制支架设计指南。
一、需求分析：明确“非标”的核心矛盾
定制非标脚轮的第一步，是精准识别“非标”的本质——设备与标准脚轮之间的“不兼容点”。这些不兼容点通常表现为：
1. 安装面“非标”
形状特殊：如异形孔（腰形孔、长圆孔）、非对称孔位、弧形安装面（如圆形管道、弧形框架）；
尺寸超限：安装孔距超出标准脚轮范围（如标准孔距为100-150mm，设备需求为180mm），或安装面厚度过薄（＜5mm，无法承受标准支架的螺栓拉力）。
2. 载荷“非标”
超重载：设备总重量远超标准脚轮额定载荷（如标准脚轮额定1吨，设备总重2.5吨）；
偏载：设备重心偏移，某一侧脚轮需承受70%以上总载荷（如L型设备、悬臂结构）。
3. 环境“非标”
空间限制：安装位置有障碍物（如电缆桥架、管道），需脚轮“瘦身”或改变安装方向（如侧向安装）；
特殊功能：需集成刹车、转向限位、减震等功能，且标准支架无对应接口。
4. 操作“非标”
静音要求：在实验室、医院等场景，需脚轮运行噪音＜50dB（标准脚轮为60-70dB）；
防尘防水：在粉尘车间、冷库等环境，需支架与轮体间无间隙，防止异物侵入。
案例启示：前述新能源电池生产线案例中，设备底座为“T型铝合金框架”，安装面为两个间距200mm的M12腰形孔，且框架厚度仅8mm。标准脚轮的120×120mm方形支架无法适配腰形孔，且8mm厚的安装面无法承受标准支架的螺栓预紧力（易导致框架变形）。
二、结构设计：以“三维适配”为核心原则
基于需求分析结果，定制支架的结构设计需遵循“设备接口-支架结构-脚轮本体”三维适配原则，重点解决“怎么装、怎么承、怎么稳”三大问题。
1. 安装面适配：让支架“严丝合缝”贴合设备
（1）异形孔位处理
腰形孔/长圆孔：设计“浮动式安装孔”，在支架上与设备腰形孔对应位置，采用长圆孔+弹性垫圈（如橡胶垫、弹簧垫圈）组合，允许±3-5mm的位置调节，避免因孔位加工误差导致无法安装。
弧形安装面：采用“仿形支架”，通过激光切割或 CNC 加工，使支架底面与设备弧形面完全贴合（间隙≤0.5mm），必要时增加“弧形压板”辅助固定，分散螺栓压力。
（2）超薄安装面加固
若设备安装面厚度＜8mm，禁止直接使用标准支架的“单螺栓固定”，需设计“加强型安装板”：在支架与设备之间增加一块厚度≥5mm的Q235钢板（或6061铝合金板），通过“设备-加强板-支架”三级连接，将螺栓预紧力分散到更大面积，避免设备框架变形。
加强板与设备之间需涂抹螺纹锁固胶（如乐泰243），防止振动导致螺栓松动。
2. 载荷适配：让支架“强韧有余”承载重量
（1）超重载结构强化
增加加强筋：在支架主体（如U型槽、L型支架）的内侧，沿受力方向焊接三角形或梯形加强筋（厚度≥6mm，高度≥支架高度的1/3），提高抗弯扭能力。
优化截面形状：将标准支架的“槽型截面”改为“箱型截面”（如上下翼缘+腹板结构），截面惯性矩提升2-3倍，承载能力显著提升。
双轮并联设计：对于动载要求高的场景（如AGV小车），可采用“双轮并联支架”，将两只脚轮对称安装于同一支架两侧，通过均载板将载荷平均分配，单轮载荷降低50%。
（2）偏载工况应对
针对重心偏移设备，需通过有限元分析（FEA）计算各脚轮的实际受力，对高载荷侧的支架进行“局部加厚”或“增加支撑腿”处理，确保高载荷侧支架的应力值≤材料屈服强度的60%（安全系数≥1.67）。
3. 功能适配：让支架“按需集成”特殊功能
（1）静音与防尘集成
在支架与轮体的连接处
，设计“迷宫式密封结构”：在支架轮轴孔周围增加环形凹槽，嵌入O型圈或唇形密封圈，配合轮叉的防尘盖，形成“双重防尘屏障”，防止粉尘、水汽侵入轴承。
对于静音要求极高的场景，可在支架与轮叉之间增加“减振橡胶垫”（邵氏硬度50-60A），吸收地面振动能量，降低噪音传递。
（2）刹车与转向限位集成
若需集成刹车功能，支架需预留刹车机构的安装接口（如刹车踏板连杆孔、电磁刹车接线柱孔），并确保刹车机构的活动空间（如刹车片行程≥5mm）不被支架结构遮挡。
对于转向限位需求（如限制最大转向角度±45°），可在支架转向轴上设计“限位凸台”或“可调限位螺栓”，通过螺栓顶紧转向轴，实现角度锁定。
三、材料选型：匹配场景的“强度-重量-成本”平衡
定制支架的材料选择，需在“强度满足载荷要求”“重量适合安装场景”“成本符合预算”三者间找到平衡点。以下是中山市飞步脚轮有限公司常用的材料方案：
应用场景 | 推荐材料 | 优势 | 注意事项 |
|---|---|---|---|
常温重载（如物流仓储、机械制造） | Q235碳素结构钢 | 成本低、强度高（屈服强度235MPa）、焊接性好 | 需表面镀锌或喷漆防锈，避免潮湿环境锈蚀 |
轻载静音（如医疗设备、电子车间） | 6061-T6铝合金 | 密度小（2.7g/cm³，约为钢的1/3）、耐腐蚀、易加工 | 需进行固溶+时效处理，确保强度（屈服强度≥240MPa） |
超低温/高温（如冷库-40℃、烤漆房200℃） | 304不锈钢（06Cr19Ni10） | 耐高低温、抗腐蚀、强度稳定（-196℃至800℃性能波动小） | 成本高（约为碳钢的3倍），需采用氩弧焊焊接，避免晶间腐蚀 |
强腐蚀环境（如化工车间、海洋设备） | 316L不锈钢（022Cr17Ni12Mo2） | 含钼元素，耐氯离子腐蚀（优于304） | 加工难度大，需专用刀具，成本更高 |
案例应用：新能源电池生产线案例中，设备底座为铝合金，为避免电化学腐蚀，支架选用6061-T6铝合金，表面阳极氧化处理（膜厚≥15μm），既保证了与底座的材质兼容性，又提升了耐腐蚀性。
四、安装验证：从“纸上设计”到“实地适配”的闭环
定制支架设计完成后，需通过“三步验证法”确保安装适配性，避免“设计完美，安装翻车”。
1. 模拟装配验证
使用3D打印技术制作支架原型（1:1比例），与设备底座进行“虚拟装配”，检查安装孔位、外形尺寸是否完全匹配，是否存在干涉（如支架与设备上的螺栓、线缆冲突）。
对关键尺寸（如安装孔距、支架高度、轮轴中心距）进行三坐标测量，误差控制在±0.2mm以内。
2. 样件试装验证
制作2-3套支架样件，在实际设备上进行试装，重点测试：
安装便捷性：螺栓是否能顺利穿过，有无强制敲打或扩孔；
空载运行：手动推动设备，观察转向是否灵活，有无卡滞或异响；
负载测试：逐步加载至额定载荷的120%（超载测试），检查支架是否变形、螺栓是否松动、焊缝是否开裂。
3. 环境适应性验证
在模拟实际使用环境的场地进行测试：
静音测试：在消音室中，用声级计测量脚轮运行噪音（距设备1米处，≤55dB为合格）；
防尘测试：在粉尘箱中（粉尘浓度5g/m³，运行2小时），拆解脚轮检查轴承内是否有粉尘侵入；
耐久测试：在循环加载试验台上，模拟10万次往返移动（载荷1.2吨，速度0.5m/s），检查支架结构是否疲劳失效。
案例闭环：新能源电池生产线定制支架通过上述验证后，正式批量生产。投产后跟踪3个月，设备运行稳定，脚轮无脱落、无异响，客户验收时评价：“这支架就像长在设备上的，比标准件还服帖。”
五、总结：定制化是“技术+服务”的双重交付
定制非标脚轮的安装适配，绝非简单的“改尺寸、换材料”，而是一套以“设备需求”为起点、“安装验证”为终点的系统工程。中山市飞步脚轮有限公司在二十余年定制服务中，始终坚持“三不原则”：
不做“为定制而定制”的设计，每一个非标需求必须有明确的场景痛点；
不做“纸上谈兵”的方案，必须通过样件试装与环境验证；
不做“一锤子买卖”的交付，需提供安装指导手册与终身技术支持。
正如公司定制事业部负责人所说：“定制支架的价值，在于让‘非标’设备拥有‘标准’的使用体验——安装时省心，使用时安心，维护时放心。”
